BLTouch ANTCLABS v3.1

(1 valoración de cliente)

44,90  IVA incluido

BLTouch es un tipo de sensor basado en efecto Hall de semiconductores y es un componente electrónico para impresoras 3D.

BLTouch es un sensor de nivelación automática para impresoras 3D que puede medir con precisión la inclinación de la superficie de la cama. Podría funcionar con cualquier tipo de material de cama, como vidrios, maderas, metales, etc.

Las funciones y controles principales de BLTouch son los mismos que los de otros sensores de nivelación automática de la cama, consta de servo RC y micro interruptor . Por lo tanto, BLTouch se puede aplicar en casi todas las placas.

BLTouch cumple con una estructura simple y  de alta precisión mediante el uso de solenoide y sensor de efecto hall de diseño progresivo. Su objetivo es la comodidad del usuario y una impresión fácil al agregar muchas funciones inteligentes, como la prueba automática, alarma, liberación de alarma y modo de interruptor táctil, LED azul para indicación de señal servo y prueba de sonda Z (Zmin).

Inteligente

Autocomprobación : el pasador de empuje funciona dos veces en una prueba cuando la alimentación está encendida.

Alarma : la luz LED parpadea si se encontró un problema en una autocomprobación o durante la operación

Indicador de defectos de cableado :  LED azul y rojo para indicar defectos de cableado.

Alta precisión

La desviación estándar de BLTouch en repetibilidad es de alrededor de 0.005 mm, con esa precisión.

BLTouch vs. otro sensor

Sin existencias

Descripción

BLTouch consta de Atmel ATtiny13A o ATtiny2313A (V2.2 y posterior), solenoide y un alfiler.

Solenoide innovador: Ultra ahorro de energía

En estado inactivo, mientras que el pasador de empuje se extrae o se retrae, no hay corriente eléctrica que fluya en el solenoide. La corriente eléctrica en espera en todo el dispositivo está por debajo del promedio de 15 mA en estado de funcionamiento, pero mientras el pin se mueve, de repente unos 100 ms, fluyen menos de 300 mA en el dispositivo.

El bajo consumo de energía incluso reduce el calentamiento de julios y evita problemas de calor.

Sensor Hall: selección de cama libre

BLTouch no utiliza sensor óptico ni de proximidad (inductivo / capacitivo).

BLTouch está controlado por efecto Hall, proporcionando alta precisión. Por lo tanto, el material del lecho se puede seleccionar libremente.

Estructura optimizada: mayor tamaño de construcción

BLTouch es un dispositivo pequeño e intensivo en tecnología. El tamaño de construcción se puede configurar más grande que otra cama automática existente

sensor de nivelación.

Fácil de usar

BLTouch utiliza la señal RC Servo motor existente de manera intacta, así que simplemente conecte BLTouch en los mismos pines después de quitar el servomotor.

Control por código G

Diagrama de sincronización de señal

     Sondeo Z

Sondeo con pasador hacia abajo (M280 P0 S10)

Paso 1: Pasador de empuje hacia abajo (M280 P0 S10)

Paso 2: sondeo (mantener M280 P0 S10)

Paso 3: Push-pin Up (M280 P0 S90) después de que Zmin se active

Sondeo con modo de interruptor táctil (M280 P0 S60) ← solo Smart V2.1 y posterior

Paso 1: Pasador de empuje hacia abajo (M280 P0 S10)

Paso 2: Modo de interruptor táctil (M280 P0 S60)

Paso 2: sondeo (mantener M280 P0 S60)

Paso 3: Push-pin Up (M280 P0 S90) después de que Zmin se active

Conversión lógica interna de 3.3V

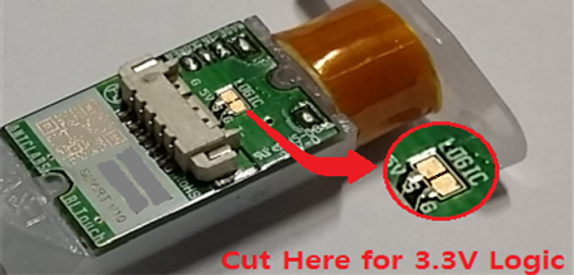

Si desea 3.3V Logic, corte la línea de cobre entre la almohadilla en la PCB como esta foto.

Chincheta

   BLTouch-Smart V1.0 Pasador (aluminio)

Especificación (Smart V2.x)

BLTouch-Smart V2.0 Pasador ( plástico de ingeniería )

Para proteger el dispositivo, puede doblarse más fácilmente que los pasadores de aluminio.

※ BLTouch debe mantenerse perpendicular al suelo.

※ Se puede necesitar una fuente de alimentación adicional en caso de que su placa no suministre suficiente amperaje.

※ Los dispositivos electrónicos pueden dañarse o incluso destruirse si se conectan a la polaridad del lado equivocado.

Action La acción de tirar / empujar con fuerza el pasador puede hacer que el BLTouch se dañe y sea menos preciso.

※ Si se produce un error al presionar el pasador, gire el núcleo 180 grados con la llave Allen para que el núcleo quede más adentro de la carcasa.

※ La autocomprobación durante más de 10 segundos afecta negativamente a los sensores de precisión.

※ No active la lógica de 5V en el sistema de lógica de 3.3V sin la conversión de lógica de 3.3V.

※ La placa con condensador grande en el circuito de entrada de parada final no es compatible.

※ Dependiendo de su tipo de impresora 3D, es posible que deba quitar o agregar algunas partes de la placa.

※ Si se espera interferencia de ruido, etc., debe usar un cable de extensión anti-interferencia (cable blindado o trenzado).

Enlaces de interés:​

※  Mi placa tiene un gran condensador en el circuito de z-min

Cableado Creality3D CR-10S Pro o mi impresora 3D tiene un sensor inductivo

Lista de componentes

1 X BLTouch (BLTouch-Smart)

2 X tornillo y tuerca y arandela

2 X resorte para montaje BLTouch

2 X carcasa de carcasa Dupont 3 pines

2 X carcasa de carcasa Dupont 2Pin

2 X carcasa de carcasa Dupont 1Pin

10 X Terminal Dupont

1 X tapa de puente

Firmware



     Inserte el siguiente código G en Slic3r o Cura

M280 P0 S160; Liberación de alarma BLTouch

G4 P100; retraso para BLTouch
G28; hogar
G29; nivelación automática de la cama

por ejemplo, Slic3r



Cableado

BLTouch se puede operar en las siguientes condiciones.

Una E / S para control «servo» (cable naranja: PWM o Software PWM)

Una E / S para Zmin (cable blanco: tope final / sonda Z)

GND y + 5V de potencia

La mayoría de la placa proporciona su propio pin servo, por lo que BLTouch se puede usar conectado a uno de esos pin servo. Como cada pin de servo tiene su propio número, BLTouch se controlará con el número de pin de servo de la siguiente manera.

(La soldadura y la actualización del firmware pueden ser necesarias en casos excepcionales)

M280 P0 S90 ← SERVO0_PIN

M280 P1 S90 ← SERVO1_PIN

M280 P2 S90 ← SERVO2_PIN

LED azul y rojo compruebe los defectos de cableado con LED azul y rojo (solo Smart V2.0).

1) Si el LED rojo parpadea al 80% de trabajo durante la impresión 3D, verifique el cableado del cable rojo (cableado deficiente) .

    Puede ser necesario reparar o reinstalar el cable.

2) si el LED rojo en BLTOUCH parpadea al 80% de servicio justo después de encender la impresora 3D,

    libérelo con S60 o S160.

Es un mensaje para verificar el cableado porque la placa de la impresora 3D ya está enviando una señal de control a BLTouch antes de que se encienda BLTouch. No se preocupe, su impresora 3D y BLTouch funcionan perfectamente incluso si el LED rojo parpadea al 80% de servicio.

Es común que las señales de control BLTouch ocurran al inicio de la máquina o un poco más tarde.

Cableado  RAMPS1.4

Señal de servo (cable naranja): D11 (SERVO0), Zmin (cable blanco): D18 (Zmin final de carrera)

Más cableado

Puedo encontrar un pin de servo en mi tablero.   ☜ haga clic aquí

RAMPS1.3 / 1.4, MKS-Gen V1.3, MKS-Base V1.4, etc.

No puedo encontrar ningún pin de servo en mi placa.   ☜ haga clic aquí

Si su panel de control no proporciona Servo Pin, cambie su código como se muestra a continuación.

Conecte el cable naranja a la clavija de repuesto, como el extremo o la clavija de Extensiones (p. Ej., Xmax, Ymax, Zmax, etc.) y modifique de la siguiente manera, consulte pins_YourMotherboard.h.

MKS-Base V1.2, mini-Rambo, etc.

No puedo encontrar Servo Pin en mi placa     ☜ haga clic aquí

#define SERVO0_PIN no está incluido en pins_YourMotherboard.h.
Si su panel de control no proporciona un pin Servo, modifíquelo de la siguiente manera. Conecte el cable naranja al pin de E / S de repuesto, como el pin de extremos o extensiones (p. Ej .: Xmax, Ymax, Zmax, etc.) y agregue el siguiente código a los pins_YourMotherboard.h.

Sanguinololu1.3a, Melzi, Ender-3, CR-10, CR-10S (V1.1.3 / V1.1.4), Anet, FlashForge, Azteeg X3, etc.

Placa de 32 bits    ☜ haga clic aquí

Smoothieboard, MKS-Sbase, BBP1S, Alligator, AZSMZ, STEVAL-3DP001V1, Duet, etc.

Mi placa tiene un condensador de gran capacidad en el circuito de entrada del end stop.

Cableado Creality3D CR-10S Pro  o mi impresora 3D tiene un sensor inductivo

 ※ Al reemplazar un sensor de proximidad convencional con un BLTouch, instale un jumper de puente entre la señal y GND si es necesario.

Cable de extensión BLTouch

Si se espera ruido, etc. interferencia, debe usar un cable de extensión anti-interferencia (cable blindado o  trenzado  o red de protección de cobre, etc. ).

                 (Cable blindado) (Cable trenzado)

Reorganizar la posición de los cables.

Si lo necesita, puede reorganizar la posición de los cables con pinzas o cortador como en la imagen. .

Información adicional

Peso50 g
